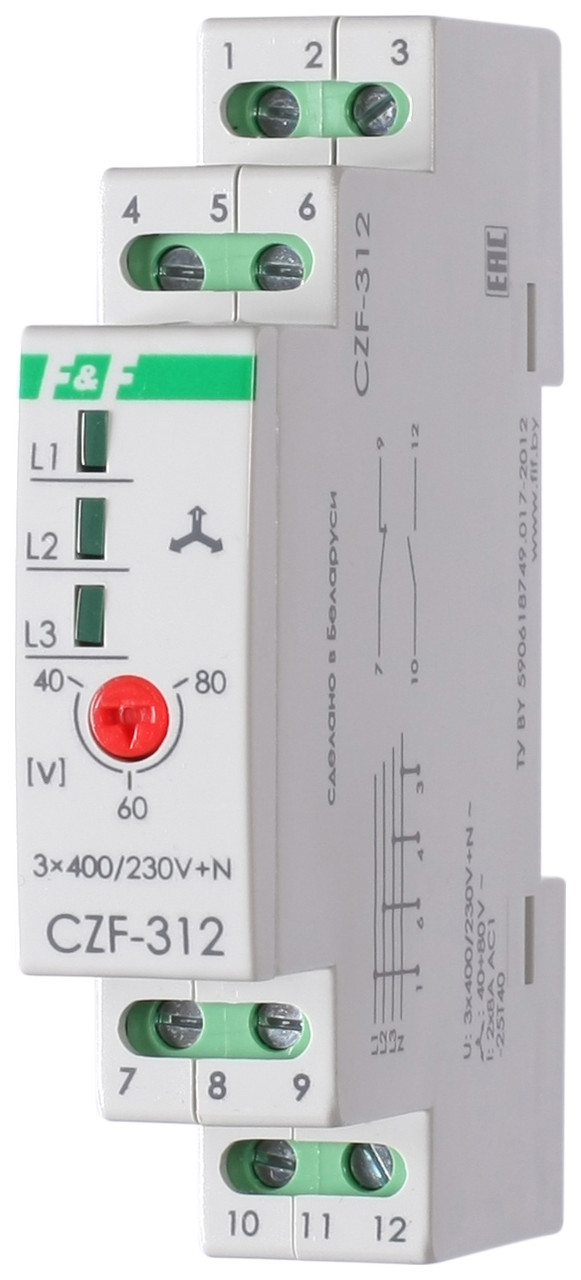

Автомат защиты электродвигателей CZF-312

Руководство CZF-312
449.5 КБ

Схема подключения CZF-312

Назначение:

Автомат защиты электродвигателей CZF-312 предназначен для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях:

 1.отсутствия хотя бы одной из фаз,

 2.асимметрии напряжения.

Если напряжение в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение во 2  случае происходит с задержкой 3-5 сек..

В случае 1 изделие выключается с задержкой 0,1 сек. Включение  происходит автоматически после восстановления сетевого  напряжения питания.

1. отключить питание;
2. подключить: 1, 4, 6 к входным зажимам контактора, зажим 3 к нулевому проводу. Провод управления контактором отключить от фазы и подключить к зажиму 12. К зажиму 10 подключить одну из фаз. Зажим 7-9 можно использовать для подключения световой или звуковой сигнализации;
3. включить питание;
4. проверить работу реле, отключая напряжение в отдельных фазах. Светодиод соответствующей фазы должен погаснуть, электродвигатель отключиться, что свидетельствует о правильной работе автомата.
